| Plēšu skaits, apraksts |

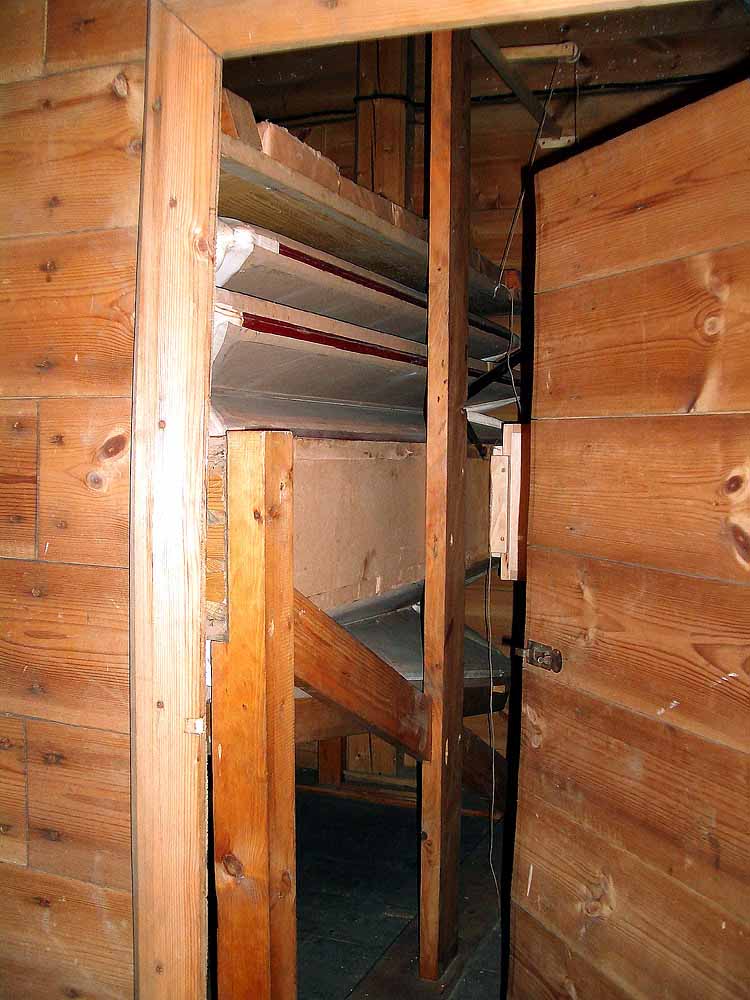

viena, novietota atsevišķā telpā aiz vertikālās pedāļa vējlādes, atdalīta ar dēļu starpsienu |
foto |
| Tips |
magazīnplēša |

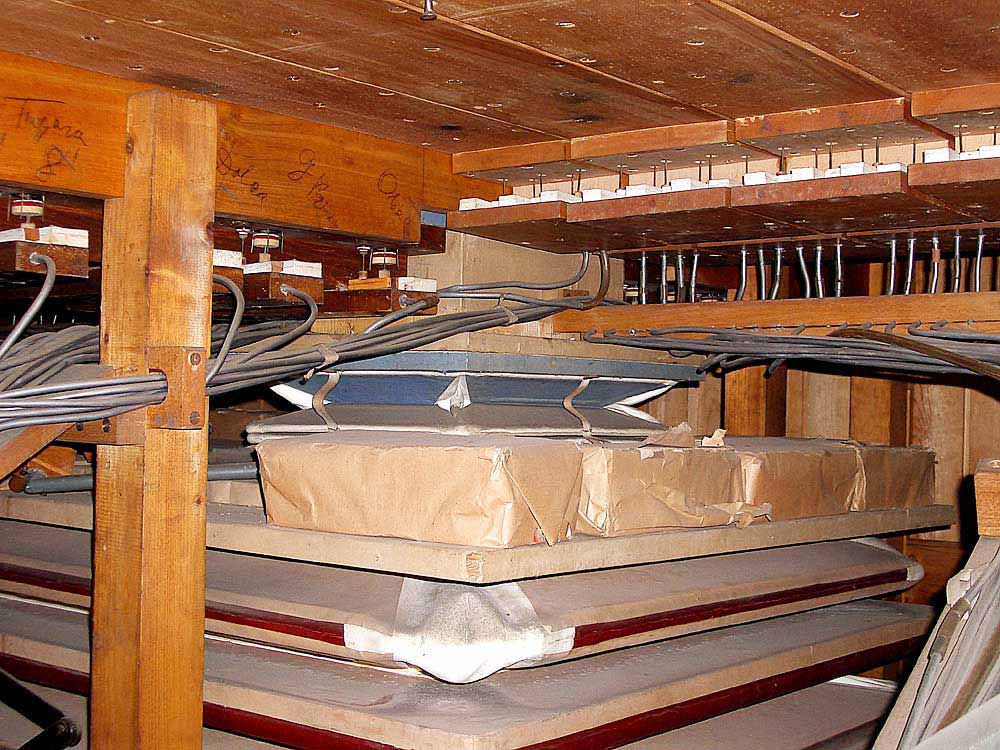

II man. buferplēšas un faltkanāls
II man. buferplēšas un faltkanāls
Paminas
|
| Izmēri (cm) |
366 x 164 |
| Ādojums |
ārējā kārta vietām līmeta ar sarkanu dermantīnu, pārējais ar ādu |
| Mehāniskā gaisa sagāde |

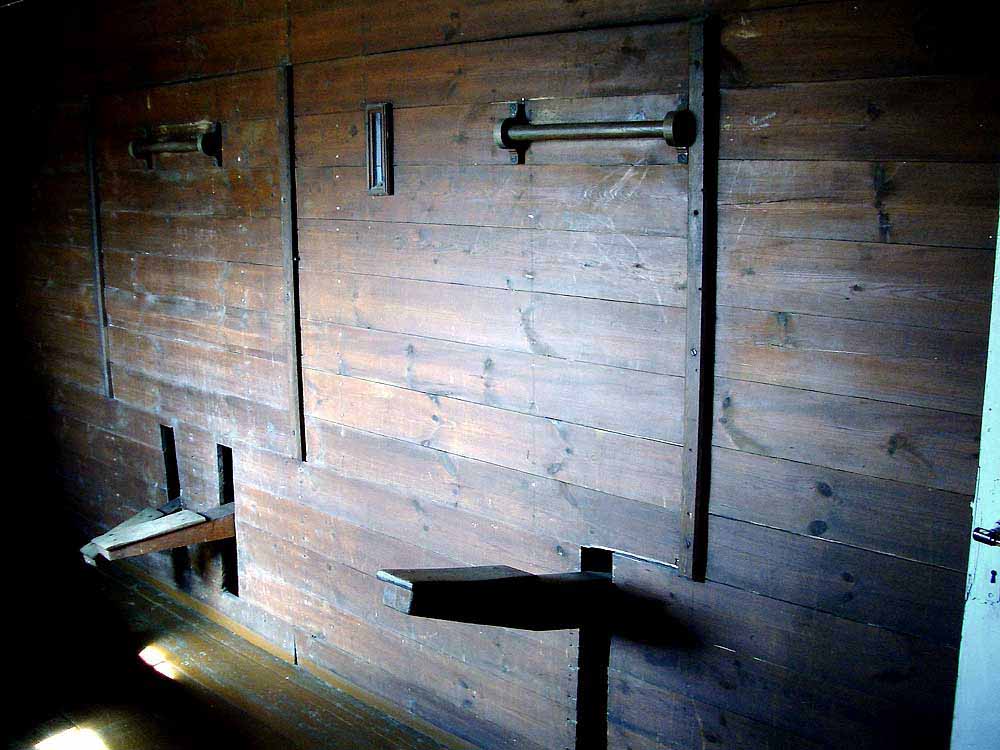

3 ar kāju pumpējamas plēšas zem magazīnplēšas |

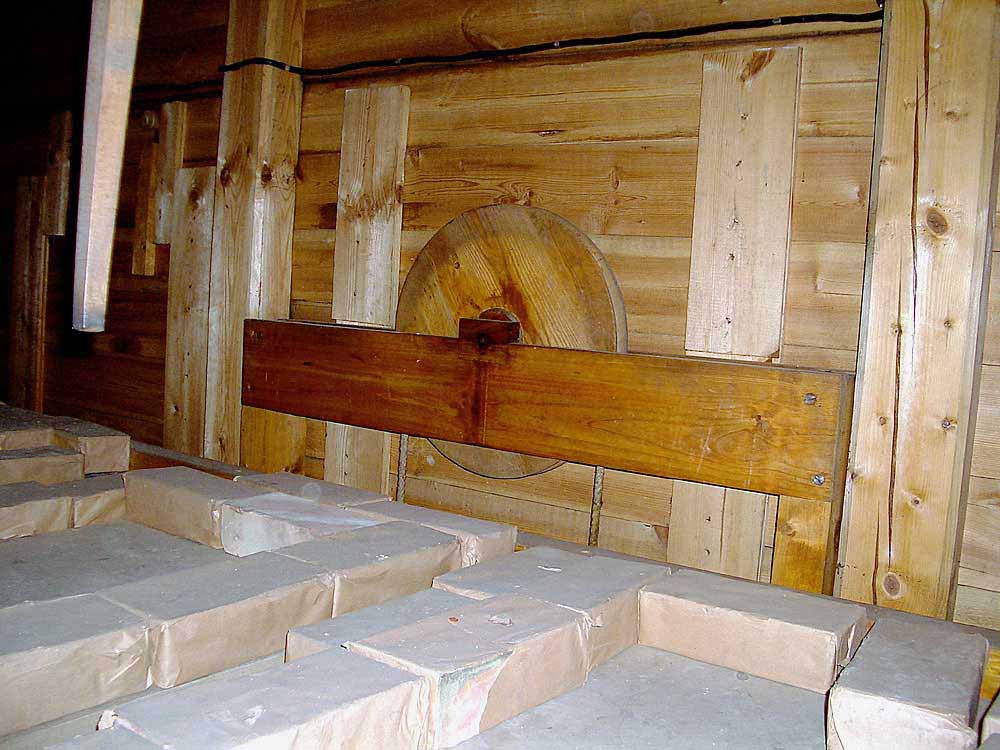

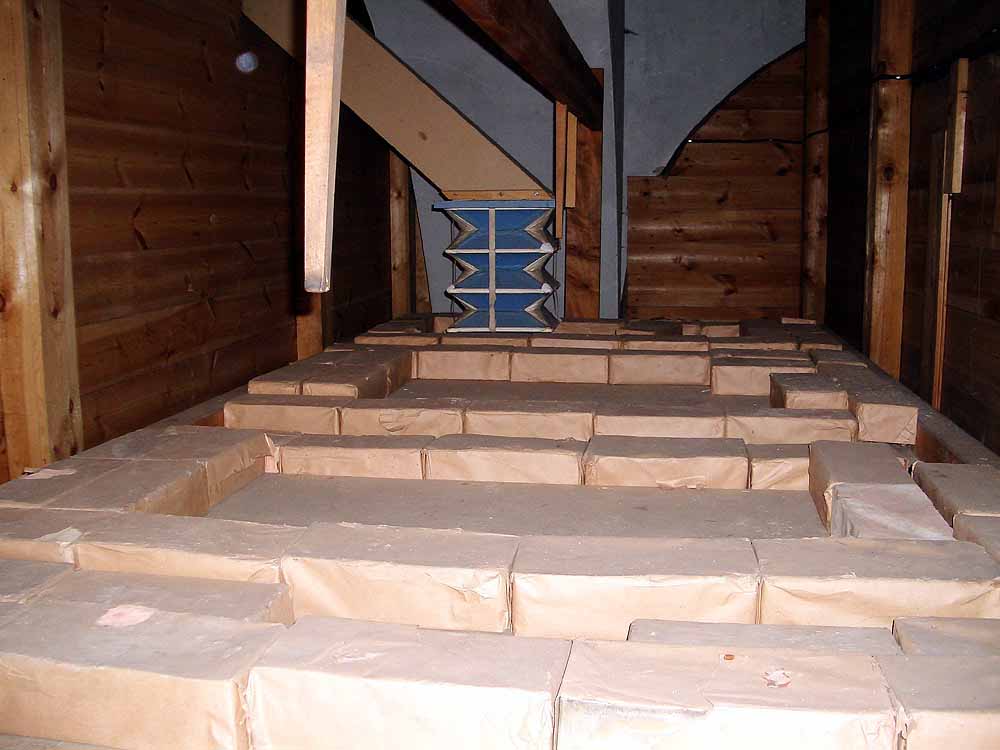

| Slogojums |
83 ķieģeļi |
|

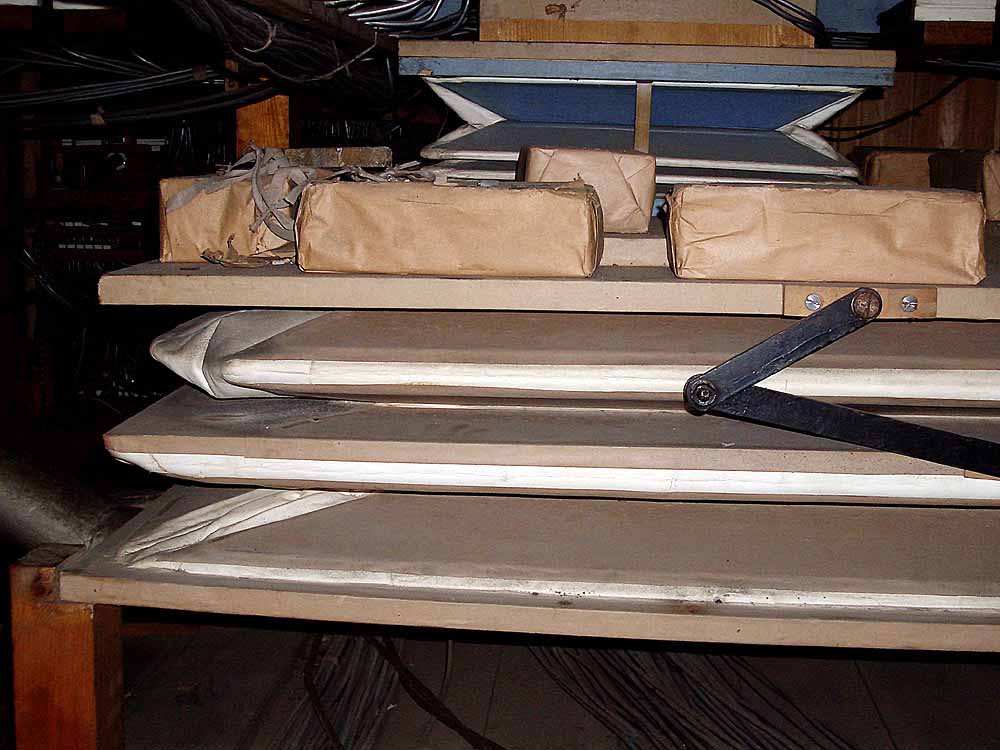

| Buferplēšas |
I man. 1, II man. 1, III man. - 1 |
| Tips |
paralēlplēšas |
| Izmēri |
|
| Ādojums |
ārējā kārta vietām līmeta ar sarkanu dermantīnu, pārējais ar ādu |
| Slogojums |
I 19, II 14 ķieģeļi |
| Kanāli |
no plēšas iziet 3 kanāli, viens no tiem faltkanāls uz III man.
Faltkanāli no buferplēšām uz I un II man.vējlādēm |
| Motors |
A.Laukhuff |
|
